喜報連連，由芯瑞微（以下稱為PhySim）自主研發的專利《基于FDTD算法對圓柱物體的優化模擬方法》正式獲得中國國家知識產權局發明專利授權證書。

本次PhySim專利解決的問題主要在于以下三個方面：

01

網絡依賴性問題

FDTD方法中，電磁場和介質參數都被離散到網格中然而，使用較小網格會導致計算資源的需求增加，從而增加計算時間和內存消耗。

02

計算復雜度問題

FDTD方法需要在整個計算區域內進行時間步進和空間離散對于大尺寸的圓柱缺陷，可能需要更多的計算資源，導致計算復雜度顯著增加尤其是在三維情況下，計算時間和內存需求將急劇增加，使得模擬過程變得非常耗時。

03

數值耗散問題

FDTD方法使用中心差分格式來近似微分方程中的空間導數然而，這種近似會引入數值耗散，特別是在高頻段對于圓柱缺陷導致的尖銳邊界，數值耗散可能導致邊界處的誤差和波動。

04

邊界條件的選擇問題

在FDTD方法中，為了模擬無限大計算區域，需要應用吸收邊界條件然而，吸收邊界條件往往會引入一定的數值誤差，并且對于圓柱缺陷問題，當缺陷邊界接近計算區域邊界時，吸收邊界條件可能無法有效處理此外，FDTD的網格通常是矩形或立方體的，對于圓柱體這種復雜的幾何形狀，網格無法完全貼合模型的邊緣，從而導致在網格邊緣處難以準確描述材料的分布和邊界。

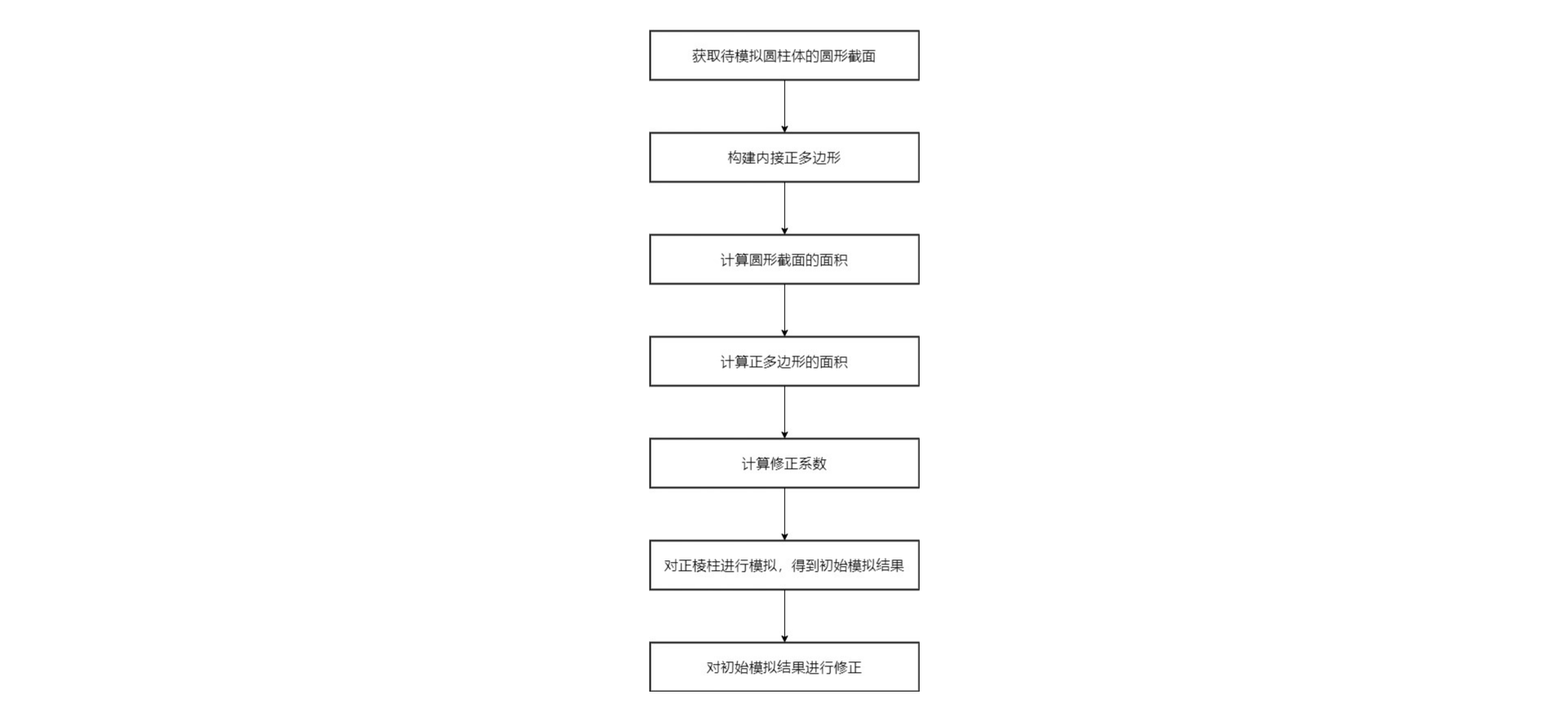

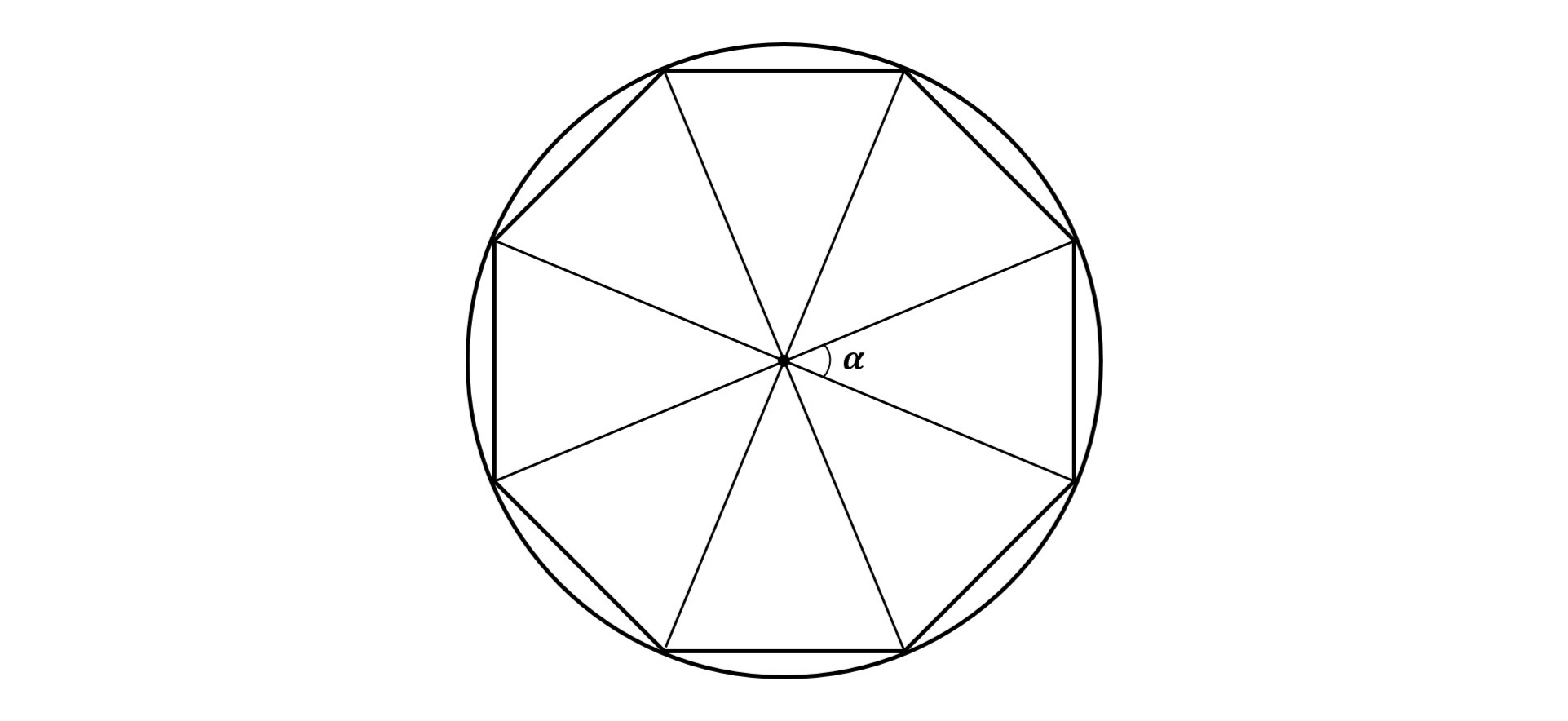

與現有技術相比，本發明的基于FDTD算法對圓柱體模擬的精度優化方法的有益效果在于：通過使用正棱柱代替圓柱體進行模擬，并在模擬后進行修正從而等效出圓柱體近似材料模型分布的方法可以在提高運算效率的同時提高仿真結果的精度，獲得更可靠的數據，提高模擬的可靠性。

在工程領域，準確的電磁場模擬有助于改進和優化電磁設備、天線、電路板等產品的設計，從而減少原型制作和測試的成本，加快產品開發周期。

在科學研究中，精確的電磁場模擬也可以幫助研究人員更好地理解電磁現象，如電磁波的傳播、散射和吸收，從而幫助解決電磁場相關問題。

總之，本發明在電磁散射分析、缺陷檢測和成像、材料特性研究、天線設計和優化、電磁兼容性研究等領域具有實際應用意義。
